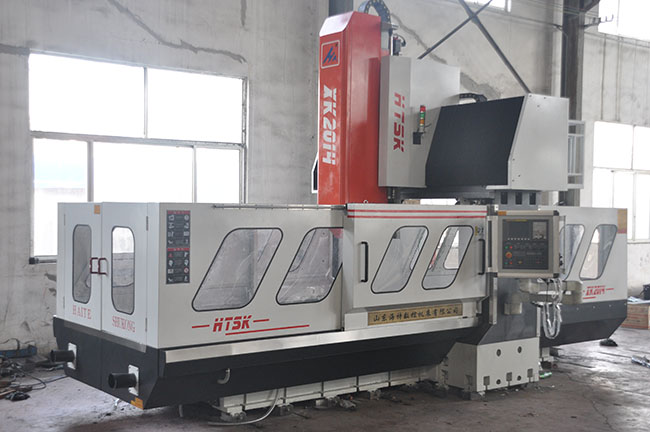

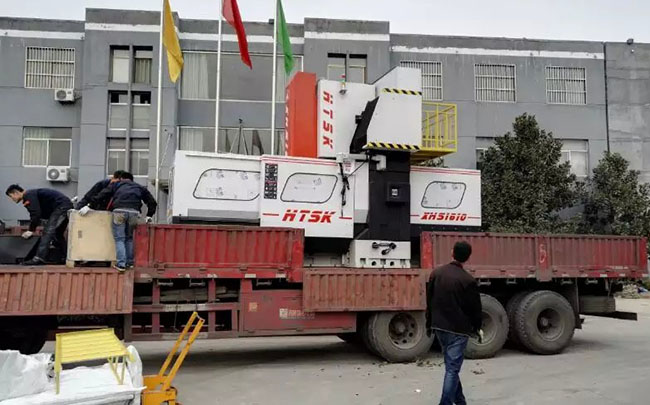

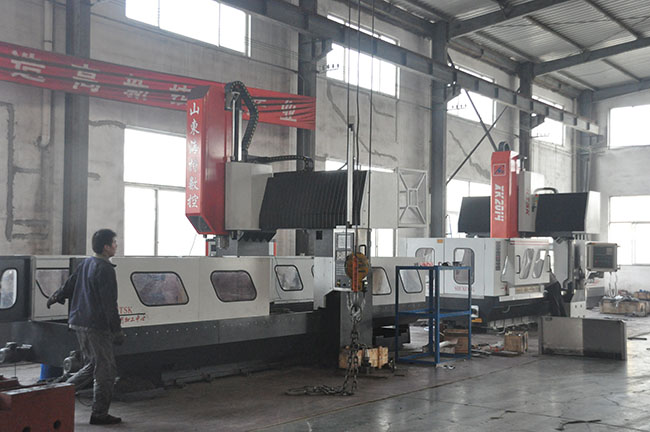

XHS1610小型龍門加工中心主要結構：
該機床為單立柱固定、工作臺移動結構，主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
XHS1610小型龍門加工中心配置：
臺灣新代系統 臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心
XHS1610小型龍門加工中心主要技術參數：
|
TRAVELS行程 |
||
|
X-axis travel X軸行程 |
mm |
1600 |
|
Y-axis travel Y軸行程 |
mm |
1200 |
|
Z-axis travel Z軸行程 |
mm |
800 |
|
TABLE工作臺 |
||
|
Length長度 |
mm |
1800 |
|
Width寬度 |
mm |
800 |
|
Max Weight Table工作臺*大載重 |
kg |
2000 |
|
T-SLOT T型槽 |
||
|
T-SLOT Width槽寬 |
mm |
22 |
|
Number of T-Slots槽數 |
|
5 |
|
Center Distance槽距 |
mm |
170 |
|
ACCURACY精度 |
||
|
Positioning定位精度 |
mm |
300/±0.005 |
|
Repeatability重復定位精度 |
mm |
300/±0.003 |
|
SPINDLE主軸 |
||
|
Taper Size錐度標準 |
|
BT50 |
|
Speed*高轉速 |
rpm |
50-4000 |
|
Drive System主軸傳動系統 |
|
大扭力齒形帶 可配齒輪減速器 |
|
Spindle Motor Power (cont./30min)主軸功率 |
kw |
18.5 |
|
AXES軸 |
||
|
Ballscrew dia XYZ絲桿直徑XYZ |
mm |
|
|
Rapid feed rate快速移動 |
m/min |
12/12/10 |
|
Drive System-X/Y/Z 3軸驅動系統 |
|
同軸直接驅動 |
|
GENERAL其他 |
||
|
主軸中心至Z軸導軌距離 |
mm |
165 |
|
主軸端面至工作臺面距離 |
mm |
150-950 |
|
龍門*大寬度 |
mm |
1200 |
|
機床尺寸（長X寬X高） |
mm |
5200x2300x3600 |
|
Machine Weight機床凈重 |
kg |
15000 |
